Konfigurasi HSRP

Okey sob, kali ini kita akan belajar konfigurasi HSRP menggunakan CISCO Packet Tracer..

Yang pertama kita harus paham dulu apa sih HSRP itu?

HSRP adalah sebuah protocol redudancy standar cisco yang menetapkan sebuah router yang secara otomatis mengambil alih jika router yang lain gagal. Di dalam HSRP mendefinisikan dua status router yang router aktif dan router standby. Router standby digunakan sebagai redundancy dari router aktif jika router aktif gagal merouting.
(HSRP) adalah salah satu fitur perangkat lunak tersebut yang dapat dikonfigurasi untuk menyediakan Layer 3 redundansi untuk network host.Dua router interface bekerja sama untuk menyajikan 1 virtual router atau default gateway untuk host di LAN, jadi ketika salah satu router down yang di konfigurasi HSRP link pada jaringan tersebut akan tetap berjalan, di karenakan ip gateway yang di kenal host adalah virtual router.

Yak langsung aja tanpa basa-basi kita mulai Konfigurasi HSRP nya..

Berikut ini topologi yang harus kita buat.

Dibawah ini konfigurasi pada kedua Network:

- Network 192.168.1.0/24

• Router0 : 192.168.1.2 (GigabitEthernet 0/0)
• Router1 : 192.168.1.3 (GigabitEthernet 0/0)

- Network 192.168.2.0/24

• Router0 : 192.168.2.2 (GigabitEthernet 0/1)
• Router1 : 192.168.2.3 (GigabitEthernet 0/1)

Kedua Grup HSRP dikonfigurasi pada router ISR



- HSRP Group 1 :

• IP address : 192.168.1.1
• Router0 with priority 120 (preemption enabled)
• Router1 with HSRP default priority (100)

- HSRP Group 2 :

• IP address : 192.168.2.1
• Router0 with priority 120 (preemption enabled)
• Router1 with HSRP default priority (100)

Tujuan

Setting HSRP

Konsep Dasar HSRP

• Redundancy Gateway, meningkatkan availibilitas gateway dalam jaringan
• Teknologi Cisco Proprietary, hanya perangkat Cisco
• Implementasi dua perangkat Router/Switch L3 dalam satu grup HSRP
• Salah satu Router/Switch L3 berperan sebagai Gateway (HSRP Active/Primary)
• Verifikasi keberadaan member group dengan saling bertukar Hello Message (multicast 224.0.0.2)
• Interface fisik atau Interface VLAN sebagai Gateway

Berikut ini 4 langkah mudah setting HSRP basic:

• Setting IP address router / VLAN interface
• Setting Standby Group dan Virtual IP
• Setting prioriy HSRP
• Setting preempt (opsional)

Nah, sekarang kita masuk tahap konfigurasi

Yang pertama yaitu setting HSRP di Router0

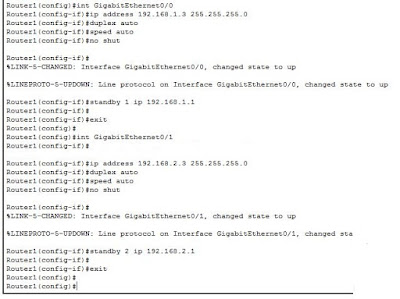

Kemudian kita setting HSRP di Router1

Untuk memverifikasi konfigurasi yang sudah kita setting benar atau belum, lakukan tes berikut ini:

1. Tes Ping dari Laptop0 ke Laptop1
2. Komunikasi normal akan melalui Router0
3. Tes Ping lagi dari Laptop0 ke Laptop1 dan secara bersamaan matikan semua interface Router0
4. Perhatikan output debug di Router1, maka akan tampil output bahwa Router1 akan menjadi Active HSRP



Okey, selamat mencoba yaa.. semoga berhasil..
